Me llegó, para reparar, una de mis primeras hélices para paramotor. Hacía ya un año que a Leandro Colcombet le fabriqué esta hélice para su PAP con motor Solo 210 y fue la segunda a la que le hacía el blindaje del borde de ataque y el recubrimiento de ERFV de las palas.
La razón del "enfibrado" con tela bidireccional de fibra de vidrio y resina epoxi (Foto 1), es la de proteger contra micro impactos (arena, agua, piedras, etc.) y, como valor agregado, aumentar la resistencia a la torsión de la pala. Pero, en este caso también actuó como contención de las fibras y evitó rajaduras que hubieran obligado a una reparación mayor de la misma. Hasta aquí la parte buena y me felicito por el trabajo realizado.
Pero desde hace tiempo que me puse a pensar acerca de qué sucede con la disipación de energía. La hélice, en caso de impacto, debe ser el fusible para que el daño no sea transmitido al motor y el costo de la reparación se vaya a las nubes en tiempo y dinero. Una hélice se construye o repara rápidamente, un motor importado no.
Bien, la respuesta fue reducir el gramaje del enfibrado (el sobredimensionamiento) para que sólo actúe para lo que fue pensado inicialmente, más el pequeño pero importante aporte estructural necesario, y es lo que estuve haciendo en todas las hélices que construí desde ese entonces.
Reafirmo mi convicción de que sí es bueno. Utilizando maderas más livianas para obtener la forma en el núcleo, reduciendo su inercia y aumentando el espesor de las secciones próximas al cubo (zona de menor trabajo aerodinámico y de mayor solicitación a los esfuerzos de tracción) a fin de compensar el uso de maderas más débiles para resistir mejor las fuerzas centrífugas; el enfibrado adecuado le otorga resistencia a la torsión (recubrimiento activo), cumple con la función primaria de resistir micro impactos (con el blindaje) y –todo el conjunto– absorberá y disipará mejor la energía de impactos mayores para evitar que se transfiera a partes más costosas. Como premio a estas medidas, comenzaron a salir hélices de 830 g de peso (antes 1.100 g), tal como las recientes que le hice a Héctor Cáceres y a Edwin Harvey, ambos con motor Solo 210.

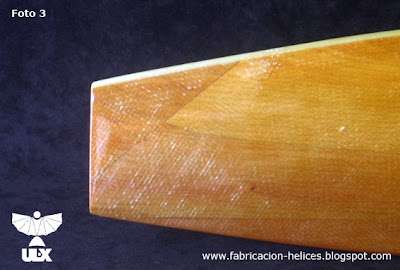

Para el caso de la hélice de Leandro, en la reparación (Fotos 2 y 3) se utilizó el mismo gramaje que tenía originalmente a fin de evitar corregir excesivamente una asimetría másica y aerodinámica (por la diferencia en espesor de las diferentes telas).
¿Es necesario enfibrar? No; pero trae algunos beneficios. De hecho las hélices sin ERFV son tan buenas como las que sí lo tienen si fueron bien construidas utilizando la madera y secciones adecuadas; obviamente, se erosionará más rápidamente ante los elementos que una con protección.
En algunos casos en que la velocidad de punta de pala se encuentre en régimen crítico (para las de madera, velocidad superior a Mach 0,6), el enfibrado permite reducir aún más el espesor del perfil del extremo distal; algunas de mis hélices están trabajando a Mach 0,8 sin problemas –casi como las metálicas– con el consiguiente beneficio en eficiencia. Como siempre decimos los diseñadores para “safar”: —Es una cuestión de compromisos. No todo es bueno, no todo es malo.
—Juan Luis
